微機繼電保護測試儀如何進行交流試驗呢？微機繼電保護測試儀作為一款電力工作人員經常需要使用到的高壓電器設備，具有測試速度快、精度高、功能強大等很多特點，一直是電力工作人員喜歡使用的得心應手的設備，尤其是使用微機繼電保護測試儀進行交流試驗，那么本文就以YTC1000微機繼電保護測試儀為例，來給大家簡單講解微機繼電保護測試儀如何進行交流試驗。

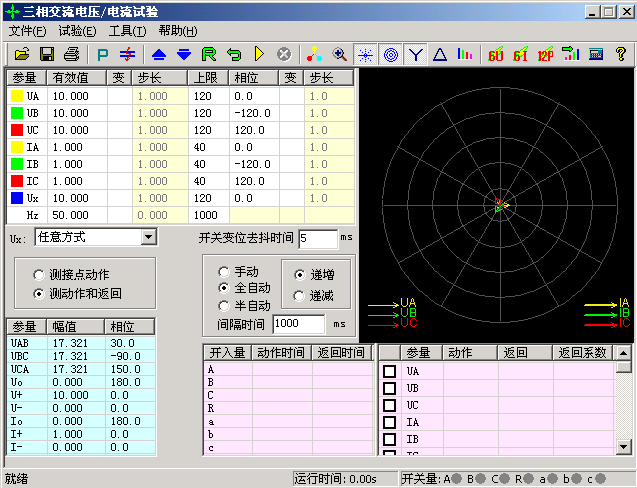

“交流試驗”模塊是一個通用型、綜合性測試模塊，它有獨立的4相電壓和3相電流的測試單元，也有獨立的6相電壓、獨立的6相電流測試單元，更有獨樹一支的12相同時輸出單元，以及按序分量輸出測試單元。通過界面上的3P、6U、6I、12P和序分量五個按鈕進行相互的切換。這些獨立的單元互相調用，能充分滿足電力系統各種條件下的交流試驗測試。
它們的共同點是：通過設置相應的電壓或電流為變量，賦予變量一定的變化步長，并且選擇合適的試驗方式（有“手動”、“半自動”和“全自動”三種試驗方式），方便地測試各種電壓電流保護的動作值、返回值，以及動作時間和返回時間等，并自動計算出返回系數。鑒于最常用的是“四相電壓和三相電流”的單元，而其它幾個在使用方法上與此基本相同，所以下面僅以“四相電壓和三相電流”為例進行詳細介紹。
可以靈活控制輸出4相電壓3相電流、6相電壓、6相電流、12相同時輸出多種組合
具有按序分量輸出功能，直接設置序分量數值，自動組合出各相電壓、電流輸出，并按序分量進行變化輸出
各相電壓、電流輸出均可以任意設置幅值和相位，幅值可以設置上限限制
各量的幅值和相位、頻率均可以設置變化，變化步長均可任意設定
Ux可以設置多種輸出方式組合，也可以任意置數
可以全自動、半自動、手動變化，且在輸出時可以任意切換
在輸出狀態可以直接修改幅值、相位、步長以及變量的個數
可以直接顯示功率數值，用于校驗功率計量儀表
可測量動作值、返回值、動作時間、返回時間
不同的廠家生產的微機繼電保護測試儀用來進行交流試驗的方式都大同小異，電力工作者在實際的工作中，需要先熟讀產品使用說明，嚴格按照說明書來進行試驗，這樣才能達到儀器應該有的測試精度。
